GKN Alsm 4x240/150 LNPE (br/sw/gr/bl) hf schwarz Fca
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
AnmeldenVielen Dank!
Error!
Beschreibung

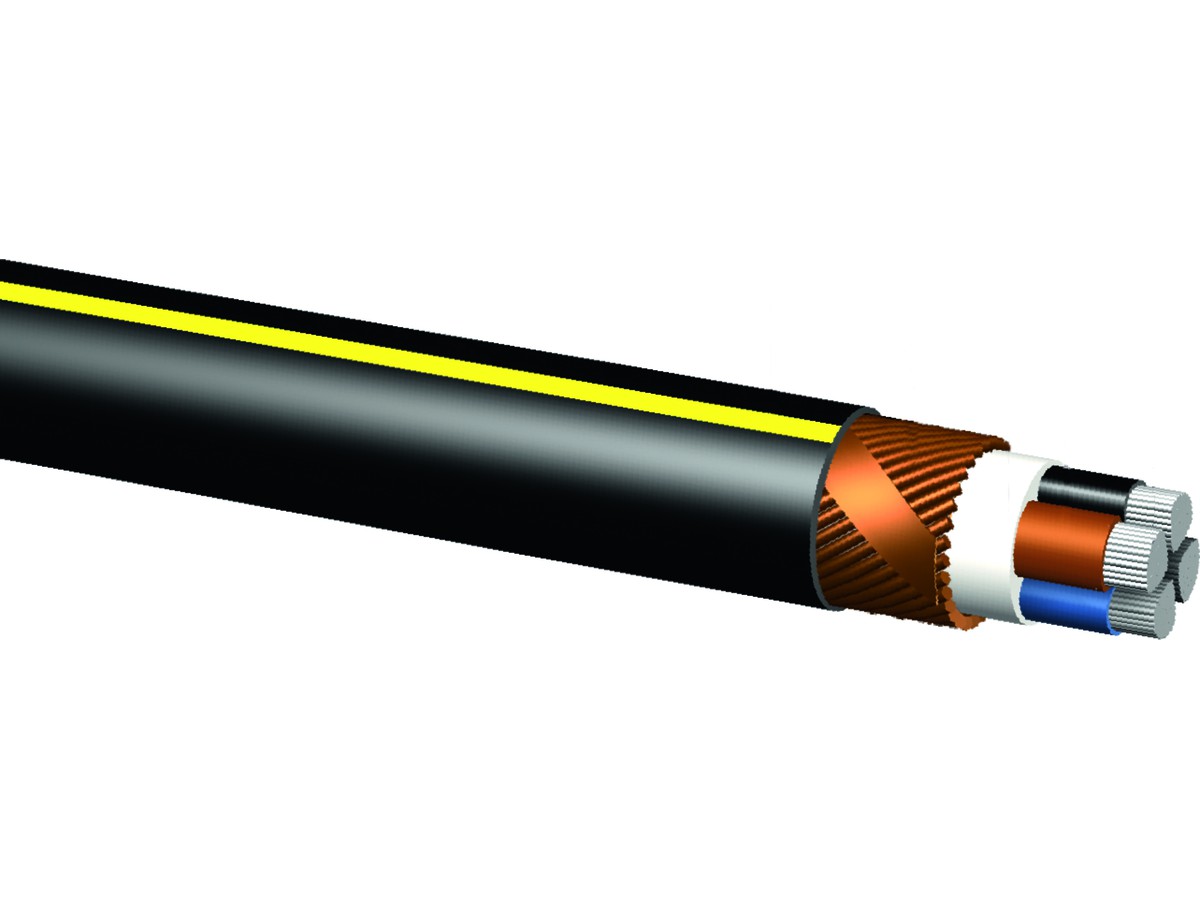

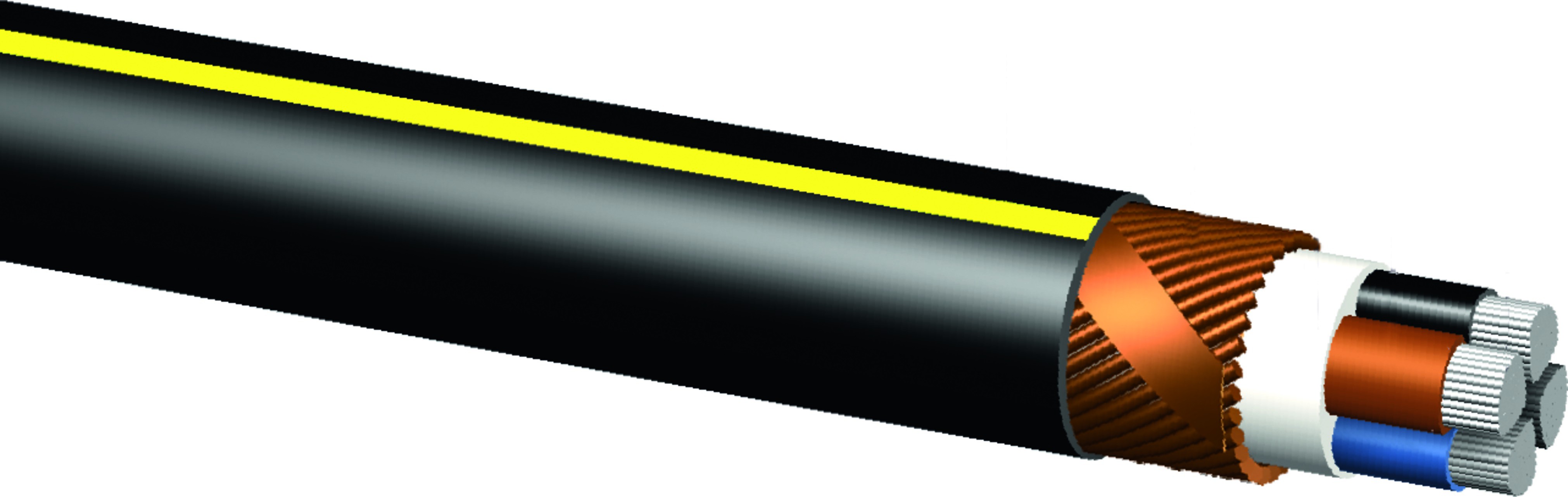

Niederspannungsnetzkabel mit Al-Leiter sektorförmig, mehrdrähtig und konzentrischem Cu-Aussenleiter nach CENELEC HD 603 S1 Teil 7E
Diese Konstruktion wird speziell im 5-Leitersystem (TN-S) mit einem getrennten Neutralleiter (N) und Schutzleiter (PE) eingesetzt. Durch die bessere Leitfähigkeit im N- und PE-Leiter werden EMV-Störungen optimal reduziert und bieten einen sehr hohen Schutz unter belastenden Einflüssen. Dies ermöglicht die Errichtung und den Betrieb elektrischer Anlagen mit dem Ziel, den Einfluss von elektromagnetischen Störungen zu vermeiden oder zu verringern.
Geeignet zum Einsatz im Erdreich, Schutzrohren, Kabelkanälen und im Freien (die Normen sind zu beachten).
Verwendbar für Kraftwerke, Industrie- und Schaltanlagen sowie in Niederspannungsverteilnetzen.
Durch die vernetzte Leiterisolierung geeignet für höhere Temperaturen, bei Kurzschluss und Überlast. Der PE-Mantel ist wasserbeständig nach EN60811-402, UV-beständig und besonders robust. Ausserdem zeichnet sich der Mantel durch hervorragende mechanische Eigenschaften und erhöhte Wärmedruckbeständigkeit aus.
Aderkennzeichnung gemäss HD 603 S1 Teil 7E
L1 braun, L2 schwarz, L3 grau, N blau
Spezifikationen
- Durchmesser ca. [mm]
- 65
- Gewicht [kg]
- 5.56
- Zuglast [kN]
- 19.2
- Brandlast [MJ/m]
- 41
- Leiter-Material
- Aluminium
- Leiter-Oberfläche
- blank
- Leiternennquerschnitt [mm²]
- 240
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- sektorförmig
- Ader-Zahl
- 4
- Werkstoff der Aderisolation
- Gummi - hard grade Ethylen-Propylen-Kautschuk (HEPR)
- Ader-Kennzeichnung
- Farbe
- Schutzleiter
- Ja
- Schirm
- Nein
- Konzentrischer Leiter
- Kupfer
- Mantelmaterial
- Polyethylen (PE)
- Mantel-Farbe
- mehrfarbig
- Brandverhalten nach EN 13501-6: Klasse
- Fca
- Halogenfrei
- Ja
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt [mm]
- 320
- Max. zulässige Leitertemperatur [°C]
- 90
- Zulässige Kabelaussentemperatur bei Montage/Handling [°C]
- -5
- Nennspannung U0 [kV]
- 0.6
- Nennspannung U [kV]
- 1
- Fluchtweg (VKF)
- Nein
- KBOB - erhöhte Anforderungen
- Nein
- UV-beständig
- Ja
- Polyvinylchlorid (PVC)
- Nein
- Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung [mm]
- 630
- Aderkennzeichnung nach HD 308 S2
- Nein
- Schichtenmantel
- Nein
- Mit Schutzleiter
- Nein
- Innere Leitschicht
- Nein
- Äussere Leitschicht
- Nein
- Beidraht
- Nein
- Bleimantel
- Nein
- Bewehrung/Armierung
- ohne
- Kabel querwasserdicht
- Nein
- Leitfähige Beschichtung
- Nein
- Leiter längswasserdicht
- Nein
- Schirm längswasserdicht
- Nein
- Flammwidrig
- Nein
- Geeignet zur Verlegung im Erdreich
- Nein
- Geeignet als Installationskabel
- Nein
- Mit Nagetierschutz
- Nein
- Funktionserhalt nach BS 6387 CWZ
- Nein
- Funktionserhalt nach BS 8434-2
- Nein
